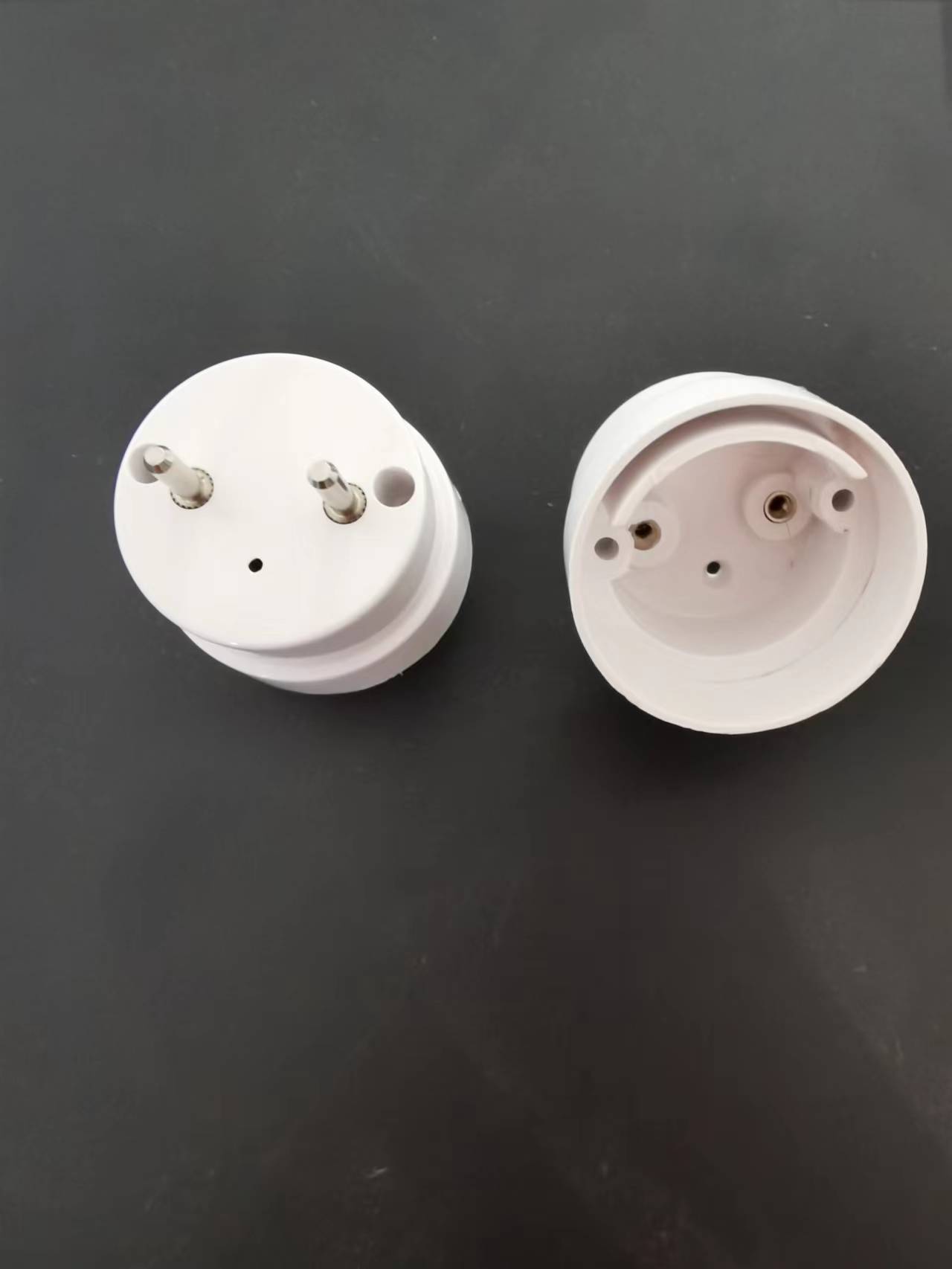

Belangrijkste kenmerken en het belang van LED T8 Dubbel-einde G13-eindkappen

Vandaag praten we over de belangrijkste kenmerken en het belang vanLED T8 Dubbele G13-eindkappen.

1. Interne verbindingen zijn cruciaal:

Niet-doorverbindingen: in tegenstelling tot de metalen tabbladen in traditionele fluorescentielamp-einddoppen die eenvoudig rechtstreeks op de gloeidraad zijn aangesloten, maken de interne verbindingen van de G13-eindkappen van LED-lampen deel uit van het circuit.

Shunters/stroombeperkende weerstanden: dit is het kernverschil! Om compatibel te zijn met oude lampen die niet zijn gemodificeerd en nog steeds traditionele inductieve ballasten (of elektronische ballasten) hebben geïnstalleerd, zullen de meeste "compatibele" LED-T8-lampen met dubbele engere een belangrijke elektronische component installeren-een shunt of stroombeperkende weerstand aan één uiteinde (soms beide uiteinden).

Functie: wanneer de lamp in een lamp wordt geplaatst met een traditionele ballast, zal de shunt/weerstand de inductieve reactantie of hoogspanningspulsen gegenereerd door de ballast "vals" of omzeilen, waardoor de hoogspanning het chircuit in de LED-lamp niet kan beschadigen. Tegelijkertijd kunnen de AC -netten de voeding van de LED -driver binnen de lamp binnenkomen na de huidige beperking.

Locatie: meestal gelegen in de eindkap aan één uiteinde (de twee pennen binnen dit uiteinde zijn kortgesloten en verbonden met het interne aandrijfcircuit door de shunt/weerstand). In de eindkap aan het andere uiteinde zijn de twee pinnen direct verbonden met de ingang van het aandrijfcircuit (L en N).

Markering: het uiteinde van de eindkap met de shunt/weerstand is meestal gemarkeerd (zoals etikettering, gravure, kleurendifferentiatie of enigszins andere structuur) om aan te geven dat dit het "ballast -uiteinde" of "bypass" -uite is. Tijdens het installeren moet dit doel worden ingebracht in de lamphouder aan de zijkant van de lamp aangesloten op de ballast!

Shunt-vrij type (voor retrofit-lampen): als de ballast uit de lamp is verwijderd (jumper direct aangesloten op het net L/N), kunnen LED T8-lampen zonder shunts worden gebruikt. De structuur van de eindkap aan beide uiteinden van deze lamp is meestal symmetrisch, en de interne verbinding is eenvoudiger (kortgesloten L/N aan de ene kant? Aan de andere kant kortgesloten? Dit hangt af van het specifieke ontwerp, maar er is geen shunt vereist). Lees de instructies zorgvuldig bij het kopen.

2. Structural design and materials:

Hoogspanningsisolatievereisten: vanwege directe toegang tot de netvaardigheid (220V) zijn de isolatieprestatievereisten van de G13-eindkap van de LED-lampbuis extreem hoog. Het is meestal gemaakt van vlamvertragend, hoogwaardige resistente hoogwaardige kunststoffen (zoals PC, PBT).

Interne draadaansluiting: er zijn draden in de einddop om de metalen contacten van de pinnen op de PCB -kaart of stuurprogramma -module in de lampbuis aan te sluiten. De kwaliteits- en lasbetrouwbaarheid van deze draden is erg belangrijk.

Overwegingen van warmteafdeling: de shunt/weerstand genereert warmte tijdens het werken, en het ontwerp van de eindkap houdt soms een bepaalde hoeveelheid warmtedissipatie over (hoewel de belangrijkste warmte -dissipatie afhangt van het aluminiumsubstraat van de lampbuis).

3. Samenvatting van belangrijkheid:

Veiligheidsbarrière: het is de eerste fysieke isolatiebarrière om te voorkomen dat gebruikers een elektrische schok.

Critical nodes of the circuit: It is the key link of mains access and (for compatible types) ballast bypass.

Compatibiliteitsrealisatie: de interne shunt/weerstand is de kerncomponent om "eindkap en speelcompatibiliteit" te bereiken met oude fluorescentielampen.

Installatie -instructies: de gemarkeerde eindkapgeleiders gebruikers om correct te installeren (SHUNT TERPERING BALLAST -zijde).
