T8 dubbelzijdige LED-buisbehuizing voor OEM lineaire verlichting

JE'sT8 dubbelzijdige LED-buisbehuizingis een leeg behuizingsplatform voor OEM-lineaire verlichtingsprojecten. De bevestigde configuratie heeft een buitendiameter van 26 mm, twee PCB-posities van 12 x 1 mm, een intern profiel van 6063 aluminium, een heldere of matte behuizing van polycarbonaat, plastic eindkappen en een lay-out voor externe drivers. Standaard of aangepaste lengtes zijn verkrijgbaar van 600 mm tot 2400 mm, waarbij IP20- en IP65-configuraties worden aangeboden.

Het sleutelwoord ishuisvesting. Dit product wordt pas een werklamp als de LED's, PCB-assemblages, bedrading, driver, eindafsluiting en eventuele vereiste afdichtingen zijn geselecteerd en geïntegreerd. Kopers moeten het daarom beoordelen op basis van een gecontroleerde tekening en een samengesteld monster, en niet alleen op basis van de T8-naam. Bekijk de huidigeT8 dubbelzijdige lichtgevende behuizingvoordat u uw PCB- en projectvereisten naar JE stuurt.

Het product is een lege OEM-behuizing, geen voltooide T8-lamp of TL-vervanging

“T8” identificeert het algemene buisformaat, maar garandeert geen elektrische of mechanische compatibiliteit met een bestaande fluorescentiearmatuur. Een behuizing van 26 mm ziet er misschien bekend uit, terwijl er compleet andere borden, bedrading, eindkappen, montagedetails en voedingsarchitectuur worden gebruikt.

Ga er niet van uit dat de lamp geschikt is voor een conventioneel fluorescentievoorschakelapparaat, dat er een G13-lamphouder in past, dat hij netvoedingspinnen bevat, of dat hij een geïnstalleerde lamp één voor één kan vervangen. Geen van deze details wordt bevestigd door de behuizingsdiameter. Als retrofit-compatibiliteit vereist is, vermeld dan de basisgeometrie, pinopstelling, totale lamplengte, elektrische ingang, bedradingsmodus en armatuurinterface op de goedkeuringstekening.

Dit onderscheid heeft ook gevolgen voor de inkoop. De behuizingsspecificatie identificeert het extrusie- en behuizingspakket. Het definieert op zichzelf niet de hoeveelheid LED's, de kleurtemperatuur, de lichtopbrengst, de optische distributie, het vermogen, het gedrag van de driver, het dimmen, de overspanningsbeveiliging, de bedrijfstemperatuur of de levensduur. Dit zijn beslissingen over afgewerkte armaturen die worden bepaald door het componentontwerp en kwalificatieprogramma van de koper.

Dwarsdoorsnede van de dubbelzijdige T8-behuizing

Het geheel combineert een rond lichaam van polycarbonaat met een intern aluminium profiel. Binnen die doorsnede bevinden zich twee PCB-posities, elk geïdentificeerd als 12 x 1 mm. Deze opstelling geeft een OEM-ontwerper twee montagelocaties voor LED-borden in één buisomhulsel van 26 mm.

Het aluminium inzetstuk zorgt voor een gedefinieerde interne structuur voor de PCB-locaties. Het kan ook bijdragen aan de warmteoverdracht van de platen, maar de thermische prestaties kunnen niet alleen uit de legeringsnaam of het profiel worden afgeleid. LED-belasting, bordconstructie, thermisch interfacemateriaal, contactkwaliteit, driververliezen, omgevingstemperatuur, buisoriëntatie en luchtstroom hebben allemaal invloed op de bedrijfstemperatuur. Keur het thermische ontwerp goed met de beoogde LED-borden geïnstalleerd.

Hoe de gepaarde PCB-posities twee lichtgevende vlakken ondersteunen

Dankzij twee PCB-posities kunnen LED's naar twee zijden van de buis worden geplaatst in plaats van te vertrouwen op één bord om de hele omtrek te verlichten. Dat is geschikt voor bidirectionele lineaire verlichting, hangende armaturen, displayverlichting, doorgangsinterieurs en andere installaties waar licht in meer dan één richting nodig is.

De extrusie garandeert geen specifieke stralingshoek of een gelijke 50/50 lichtverdeling. De werkelijke verdeling hangt af van de oriëntatie van de PCB-posities, het LED-pakket, de diodeafstand, de bordbreedte, de afstand tot het polycarbonaat, de diffuserafwerking, interne obstructie en nabijgelegen armatuuroppervlakken. Clear PC heeft de neiging de LED-definitie en uitvoerrichting te behouden; Frosted PC mengt het licht effectiever, maar kan de zichtbare intensiteit verminderen en de straalcontrole verzachten.

Inspecteer een verlicht monster van beide kanten voordat u het gereedschap of de productie goedkeurt. Zoek naar LED-beelden, donkere banden nabij het aluminium inzetstuk, kleurvariatie, eindschaduwen en verschillen in helderheid tussen de twee vlakken. Fotometrische testen horen thuis op het niveau van de afgewerkte armatuur, omdat de lege behuizing geen lichtbron bevat.

Bevestig de geleverde behuizingscomponenten versus door de koper gespecificeerde LED's, PCB-assemblages, bedrading, driver en afdichtingen

Een huisvestingsofferte moet door JE geleverde onderdelen scheiden van door de koper geleverde elektrische componenten. Op basis van de gepubliceerde productbeschrijving kan de behuizing het interne 6063 aluminium profiel, helder of mat polycarbonaat en plastic eindkappen bevatten. De architectuur maakt gebruik van een externe driver. De exacte inhoud van de verpakking, het type eindkap, hardware, afdichtingen, kabelinvoeronderdelen en montagediensten moeten nog steeds regel voor regel in de offerte worden vermeld.

Normaal gesproken moet de koper de LED-borden, LED's, bedrading, connectoren, thermisch interfacemateriaal, driver, aardingsmethode (indien van toepassing) en de uiteindelijke elektrische aansluitingen definiëren. Voor een IP65-doel moet de verantwoordelijkheid voor pakkingen, afdichtmiddelen, kabelwartels, eindkapafdichting en montageproces bijzonder duidelijk zijn. Een set onderdelen die geschikt is voor IP65 is na ongecontroleerde montage ter plaatse niet automatisch een IP65-armatuur.

Specificatiematrix voor tekening en componentbeoordeling

Gebruik de volgende matrix als uitgangspunt voor het beoordelen van de tekeningen. Gepubliceerde waarden identificeren de beschikbare productconfiguratie; ze zijn geen vervanging voor projectspecifieke toleranties, geschiktheidscontroles of herzieningen van de regelgeving.

Vaste geometrie: 26 mm diameter en twee 12 x 1 mm PCB-posities, met pasvorm en toleranties goedgekeurd op de tekening

De diameter van 26 mm en de gepaarde PCB-posities van 12 x 1 mm vormen de kerngeometrie, maar de nominale afmetingen zijn niet voldoende voor vrijgave. Een plaat die is ontworpen met dezelfde nominale breedte als de sleuf, kan vastlopen als de fabricage-, extrusie-, buig-, coating- en montagetoleranties van de plaat in de verkeerde richting stapelen. Een losse pasvorm zorgt voor een ander probleem: beweging van de plaat, inconsistent thermisch contact of zichtbare verkeerde uitlijning achter de diffuser.

Stuur JE de daadwerkelijke PCB-omtrek in plaats van alleen “12 mm-bord” in de offerteaanvraag te schrijven. Houd rekening met de dikte van de PCB, de randafwerking, de opbouw van soldeermasker of coating nabij het insteekgebied, de uitsluitingszones van de componenten, de uitsteeksels van de connector en de beoogde insteekrichting. De goedgekeurde tekening moet de afmetingen identificeren die van cruciaal belang zijn voor de pasvorm en aangeven hoe deze afmetingen zullen worden geïnspecteerd.

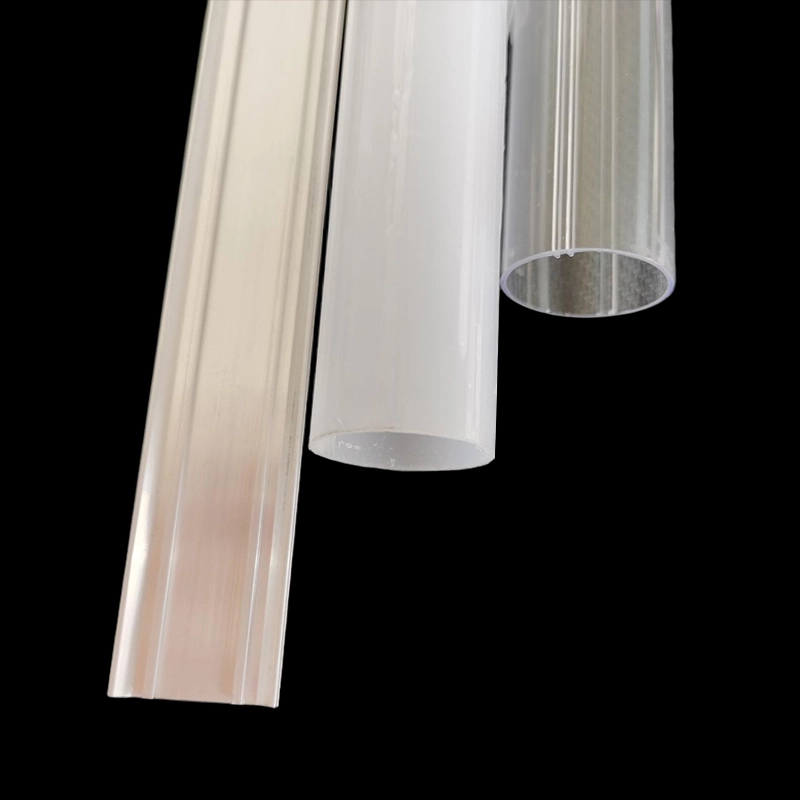

Constructie en opties: intern 6063 aluminium profiel, helder of mat polycarbonaat, plastic eindkappen, externe driver en lengtes van 600–2400 mm

6063 wordt vaak gebruikt voor geëxtrudeerde aluminium profielen omdat het in gecontroleerde doorsneden kan worden gevormd en de gebruikelijke afwerkingsprocessen accepteert. Toch is “6063 aluminium” geen volledige thermische of mechanische specificatie. Als temperatuur, oppervlaktebehandeling, geleidbaarheid, uiterlijk of corrosiegedrag van belang zijn voor het project, voeg dan de vereiste toe aan de tekening en vraag om bevestiging.

Lengte verandert ook meer dan de aankoopprijs. Lange behuizingen zijn gevoeliger voor rechtheid, beschadiging door hanteren, het inbrengen van PCB's, toegang tot bedrading en verpakkingsontwerp. Controleer of de door u opgegeven lengte betrekking heeft op de gesneden extrusie, de behuizing van polycarbonaat of de geheel geassembleerde eenheid inclusief eindkappen. JE geeft standaard enT8 LED-buisbehuizing op maatopties van 600 mm t/m 2400 mm; de offerte moet de exacte voltooide lengte en tolerantie identificeren.

Heldere of matte pc, eindkapaansluiting en IP20- of IP65-configuratiekeuzes

Kies helder polycarbonaat wanneer LED-zichtbaarheid, directionele output of het uiterlijk van de interne borden acceptabel is. Het kan de diodeafstand, bedrading, verbindingen en kleine uitlijnfouten aan het licht brengen, dus de interne constructie moet visueel schoon zijn. Kies een matte pc als u een betere visuele menging en minder directe LED-beeldvorming nodig heeft. Frosting is geen vervanging voor voldoende LED-afstanden of optische tests, en het effect ervan op de transmissie moet worden geëvalueerd met de echte lichtmotor.

Eindkappen worden vaak de over het hoofd geziene interface. Ze bepalen hoe de buis sluit, hoe draden de behuizing verlaten en hoe het geheel aansluit op de omringende armatuur. Er mag niet worden aangenomen dat een plastic eindkap een gestandaardiseerde fluorescerende basis of een waterdichte afdichting biedt. Zet de retentiemethode, kabelopening, connectoropstelling, polariteitsmarkering, trekontlasting en vereisten voor servicetoegang op de tekening.

IP20 is alleen geschikt als het voltooide ontwerp geen bescherming tegen binnendringend water vereist. De IP65-optie is bedoeld voor een stofdichte en waterstraalbestendige configuratie, maar de classificatie is pas van toepassing nadat het volledige behuizingssysteem en de montagemethode zijn gedefinieerd en getest. Eindkapverbindingen, kabelingangen, afdichtingscompressie, snijvlakken en productievakmanschap kunnen allemaal lekkage veroorzaken.

Vraag hoe het citaat isIP20 of IP65 T8-behuizingsconfiguratieverschilt in componenten en montage. Als JE losse onderdelen levert die door uw fabriek kunnen worden gemonteerd, maak dan afspraken over de afdichtingsmaterialen, de locatie van het afdichtmiddel, de uithardingsomstandigheden waar relevant, de plaatsing van de dop of de bevestigingsmethode, en de indringingstest van het eindproduct. Druk geen IP-claim af die uitsluitend is gebaseerd op een niet-gemonteerd behuizingsmonster.

Toepassingsgrenzen voor armaturen voor openbaar vervoer, commerciële, architecturale en beschermde buitenverlichting

Het dubbelzijdige formaat ondersteunt het interieur van spoorvoertuigen, stations, commerciële verlichting, garages, scholen, fabrieken en andere lineaire installaties. Deze toepassingen delen niet één kwalificatiestandaard, dus de naam van de applicatie mag nooit de technische vereisten vervangen.

Voor de verlichting van spoorvoertuigen kunnen projectspecifieke controles nodig zijn op het gebied van trillingen, schokken, vlammen en rook, elektrische veiligheid, elektromagnetische compatibiliteit, traceerbaarheid van materialen en veilige retentie. De behuizingsgeometrie van 26 mm bewijst niet dat aan een van deze eisen wordt voldaan. Geef JE de vereiste test- of materiaaldocumentlijst vóór de monsterneming, zodat niet-beschikbaar bewijsmateriaal vroegtijdig wordt ontdekt en niet tijdens het indienen van de klant.

Bij commerciële en architectonische armaturen moeten kopers zich doorgaans concentreren op uiterlijk, lichtverdeling, montage-integratie, toegang voor de bestuurder, verwarming, reiniging en onderhoud. Frosted PC kan individuele LED's verbergen, maar een lange lichtlijn kan nog steeds donkere zones bij bordverbindingen of eindkappen weergeven. Bouw een monster van volledige lengte als een continu uiterlijk ertoe doet; een kortere weg zal niet elk productieprobleem aan het licht brengen.

Garages, fabrieken en beschermde buitenlocaties zorgen voor stof, vocht, schoonmaakpraktijken, temperatuurschommelingen en mogelijke blootstelling aan chemicaliën. IP65 richt zich op het binnendringen onder gedefinieerde testomstandigheden, niet op UV-bestendigheid, chemische compatibiliteit, condensatie, slagvastheid of onbeperkte blootstelling aan buitenomstandigheden. Deze eigenschappen moeten afzonderlijk worden gespecificeerd en geverifieerd. Als de buis in een ander afgesloten armatuur past, houd dan ook rekening met de opgesloten warmte en of de externe driver toegankelijk blijft.

Goedkeuringsbewijs: tekeningen, monsterinspectie, testmethoden, materiaaldocumenten en ondersteuning bij UL- of ETL-indiening zonder claim voor behuizingscertificering

Een geloofwaardig goedkeuringspakket begint met een gecontroleerde dwarsdoorsnedetekening en een montagetekening. Ze moeten de diameter van 26 mm, PCB-posities, belangrijke interfaces, materiaalaanduidingen, eindkapdetails, lengtedefinitie en revisiestatus tonen. Afmetingen die van invloed zijn op het inbrengen van de printplaat, de pasvorm van de dop, de montage of de afdichting verdienen expliciete toleranties in plaats van een algemene opmerking.

De monsterinspectie moet betrekking hebben op de afmetingen en de praktische montage. Plaats de eigenlijke PCB's, leid de beoogde draden, monteer de eindkappen en controleer de volledige lengte op buiging, draaiing, krassen, kleurvariatie, openingen in de doppen en beweging van de plaat. Bedien vervolgens de beoogde LED en het driversysteem onder representatieve omstandigheden om de temperatuur en het optische uiterlijk te evalueren.

Er moet overeenstemming worden bereikt over de testmethoden voordat de resultaten kunnen worden vergeleken. Voor een IP65-ontwerp moet u bepalen of de tests van toepassing zijn op het geassembleerde exemplaar van JE of op uw voltooide armatuur, inclusief uw kabelinvoer en bedrading. Materiële documenten kunnen verklaringen, gegevensbladen of testrapporten omvatten, maar hun beschikbaarheid en relevantie moeten worden bevestigd voor de exacte hars-, aluminiumspecificatie, kleur en productieconfiguratie die wordt gekocht.

UL- of ETL-indieningsondersteuning moet worden behandeld als documentcoördinatie, niet als een algemene certificeringsclaim. Een materiaalregistratie, componentenbestand of leveranciersverklaring maakt de lege behuizing – of de voltooide lamp – niet UL-gecertificeerd of ETL-gecertificeerd. De uiteindelijke constructie, elektrische componenten, temperaturen, afstanden, bedrading, behuizing en het beoogde gebruik kunnen allemaal worden beoordeeld door de geselecteerde certificeringsinstantie.

Vertel JE welke indieningsroute en documenten uw laboratorium of certificeringspartner nodig heeft. JE kan vervolgens bevestigen wat er beschikbaar is voor de voorgestelde materialen en configuratie. Als een specifieke erkenning, vermelding, ontvlambaarheidsclassificatie, dossiernummer of testrapport verplicht is, dient u dat bewijsmateriaal te verkrijgen en te verifiëren voordat u de bestelling goedkeurt. Leid het nooit af uit een logo, een generieke materiaalfamilie of een eerder project.

Van tekeningbeoordeling tot monstergoedkeuring en productieofferte

China biedt een grote extrusiecapaciteit, maar de fabriekslocatie alleen zegt weinig over de tekencontrole, de pasvorm van de componenten of de herhaalbaarheid. JE produceert aluminium en kunststof profielen voor LED-verlichting, waaronder buisbehuizingen, LED-profielen, PC-buizen, eindkappen en tri-proof behuizingen. Voor dit project is het bruikbare bewijsmateriaal een responsief tekenproces, een representatief monster, een gedefinieerd inspectieplan en een offerte die de leveringsgrens duidelijk maakt.

Aanpassingsworkflow: revisie van tekeningen, DFM-feedback, matrijsselectie, monsterverificatie en productiekwaliteitscontrole

Begin met de aanvraag in plaats van een los verzoek om ‘T8-behuizing’. Stuur de PCB-bestanden, de totale lengte van het doel, de optische voorkeur, de eindafsluiting, het ingangsdoel, de montage-interface en verplichte documenten. JE kan deze inputs vergelijken met een bestaande openbare mal of bepalen of een privémal en aangepaste extrusie nodig zijn.

Controleer tijdens de tekeningrevisie de speling van de plaat, de aansluiting van de eindkap, de draadgeleiding, de uitsluitingsgebieden van componenten, afdichtingsoppervlakken en zichtbare cosmetische zones. DFM-feedback moet afmetingen identificeren die moeilijk vast te houden of te inspecteren zijn, evenals eventuele wijzigingen die van invloed zijn op gereedschap, montage of kosten. Een aangepast profiel kan een echt interfaceprobleem oplossen, maar het voegt ook gereedschapsgoedkeuring toe en vergrendelt het project aan een nieuwe doorsnede. Bestel geen privégereedschappen alleen maar om te voorkomen dat u een niet-kritieke PCB-rand moet aanpassen.

Het monster moet het overeengekomen materiaal, de afwerking van de diffusor, de aluminium dwarsdoorsnede, het ontwerp van de eindkap en de lengte zo nauwkeurig weergeven dat de werkelijke risico's kunnen worden getest. Registreer eventuele geaccepteerde afwijkingen. Zodra het monster de dimensionale, assemblage-, optische, thermische en toepasselijke ingangscontroles heeft doorstaan, bevriest u de tekeningrevisie die voor de productieofferte wordt gebruikt.

De productiekwaliteitscontrole moet worden gekoppeld aan waarneembare vereisten: materiaalidentiteit, kritische afmetingen van de dwarsdoorsnede, snijlengte, rechtheid waar gespecificeerd, oppervlakteconditie, uiterlijk van de diffusor, pasvorm van de eindkap, plaatsing van de PCB en bescherming van de verpakking. Voor afgedichte samenstellingen definieert u hoe de prestaties op het gebied van binnendringing worden gecontroleerd en op welk bemonsteringsniveau. De offerte moet indien van toepassing ook het eigendom van het gereedschap vermelden, de monsterkosten, de bestelhoeveelheid, de doorlooptijd, de verpakkingsmethode en de verzendvoorwaarden, in plaats van deze punten over te laten aan aannames per e-mail.

Checklist voor offerteaanvragen: lengte, PCB-geometrie, diffusor, IP-doel, eindkappen, toleranties, hoeveelheid, verpakking, bestemming en vereiste documentatie

• Lengte:Specificeer de snijlengte en de vereiste totale gemonteerde lengte binnen het beschikbare bereik van 600–2400 mm.
• PCB-geometrie:Bevestig de bordbreedte, dikte, omtrek, connectorpositie, componenthouder en insteekrichting.
• Diffusor:Selecteer heldere of matte PC en beschrijf het optische uiterlijk dat u met het monster wilt laten zien.
• IP-doel:Vermeld IP20 of IP65, wie de eindmontage uitvoert en welke uiteindelijke configuratie wordt getest.
• Eindkappen:Definieer de afsluiting, kabeluitgang, connector- of pinvereisten, retentie, afdichting en trekontlasting.
• Toleranties:Markeer kritische afmetingen voor de pasvorm van de printplaat, de aansluiting van de kap, de montage, de lengte en de bijpassende onderdelen.
• Hoeveelheid:Geef prototype-, pilot- en verwachte productieaantallen op, zodat routes voor openbare matrijzen en op maat gemaakte matrijzen kunnen worden vergeleken.
• Verpakking:Identificeer de behoeften op het gebied van oppervlaktebescherming, bundellimieten, etikettering en eventuele lengtegerelateerde hanteringsbeperkingen.
• Bestemming:Geef het land, de stad of de haven van levering, de gewenste verzendvoorwaarden en eventuele importdocumentvereisten op.
• Documentatie:Maak een lijst van tekeningen, inspectierapporten, materiaalregistraties, verklaringen, testbewijs en documenten voor het indienen van certificeringen die vereist zijn voor goedkeuring.

Stuur dat pakket met uw tekeningrevisie om een ​​voorbeeldplan en productieofferte aan te vragen voor de26 mm dubbelzijdige T8 LED-buisbehuizing.
