In de zeer competitieve Noord-Amerikaanse commerciële verlichtingsindustrie bepalen marges en efficiëntie het succes. Terwijl verlichtingsontwikkelaars de prestaties willen optimaliseren en tegelijkertijd de productiekosten willen verlagen, blijft het structurele formaat van de T8 lineaire buis een dominante drijfveer. Ons vlaggenschippremium LED T8 buisbehuizing met 10 mm printplaatvertegenwoordigt een enorme evolutionaire stap. Door de aluminium extrusievoetafdruk specifiek aan te passen voor standaard 10 mm printplaten, elimineren we dode structurele ruimte, verminderen we het gewicht van de behuizing en verlagen we de grondstofkosten zonder concessies te doen aan de stijfheid.
Voor Amerikaanse distributeurs, aannemers en Original Equipment Manufacturers (OEM's) betekent deze specialisatie eenvoudiger thermisch beheer, voorspelbare elektrische kenmerken en directe fysieke compatibiliteit met geautomatiseerde hogesnelheids-SMT-assemblagelijnen (Surface Mount Technology). JE blijft deze wereldwijde activiteiten ondersteunen als een vooraanstaande productiepartner in China, en overbrugt de kloof tussen productiesnelheden van grote volumes en nauwgezette kwaliteitsbenchmarks.

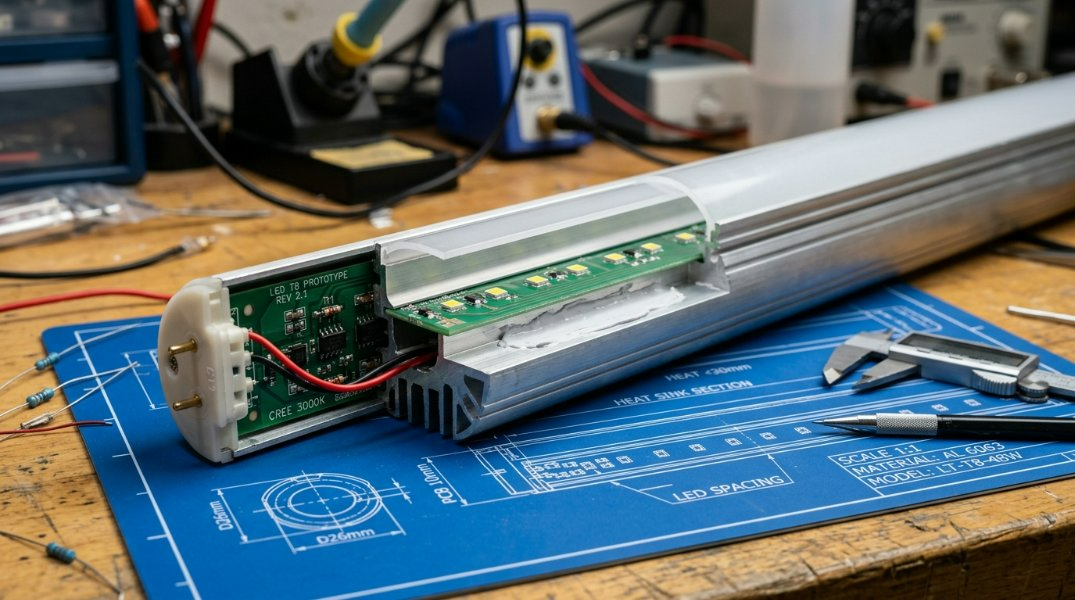

Het belangrijkste knelpunt voor de levensduur van LED's is thermische degradatie. Om deze uitdaging voor toepassingen met een hoge output op te lossen, heeft JE deThermaCore 10 mm precisieprotocol. Deze ontwerpmethodologie optimaliseert het contactoppervlak tussen de 10 mm PCB-drager en de AL6063-T5 aluminium behuizingsruggengraat. Door tolerantievariaties onder de 0,05 mm te houden, maximaliseert dit protocol de efficiëntie van de warmteoverdracht rechtstreeks van de diodes naar de externe thermische dissipatiekanalen.

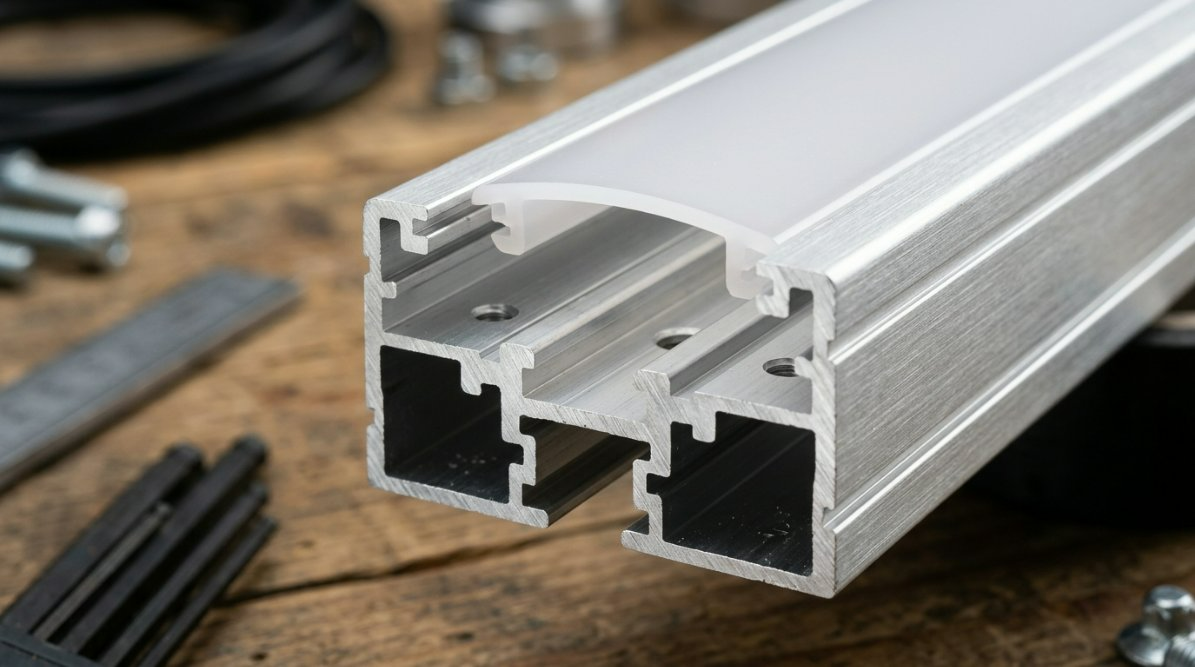

Door gebruik te maken van de structurele AL6063-T5-legering fungeren onze extrusieprofielen als zeer efficiënte koellichamen. In testlaboratoria wordt deThermaCore 10 mm precisieprotocoldemonstreerde een indrukwekkende thermische geleidbaarheid van 200 W/m·K. Dit systeem vermindert de algehele thermische weerstand met maximaal 18% vergeleken met generieke, multi-fit T8-behuizingen die geschikt zijn voor verschillende PCB-breedtes. Bij continu gebruik op 120V/277V blijven de junctietemperaturen op LED-niveau constant onder de 65°C (149°F), waardoor lumenafschrijving wordt voorkomen en een levensduur van meer dan 50.000 uur wordt gegarandeerd.
Om de ontwerpcycli voor engineeringteams te verkorten, biedt JE uitgebreide 3D CAD-modellen (beschikbaar in STP-, STEP- en DWG-formaten). Deze nauwkeurige digitale modellen maken snelle prototyping mogelijk, waardoor ingenieurs thermische simulaties van eindige elementenanalyse (FEA) en fysieke montagecontroles kunnen uitvoeren voordat ze met de volumeproductie beginnen. Deze structurele integratie is van cruciaal belang voor de ontwikkeling van gestroomlijnde, duurzame lineaire verlichtingsarmaturen voor concurrerende aanbestedingen voor retrofitting.

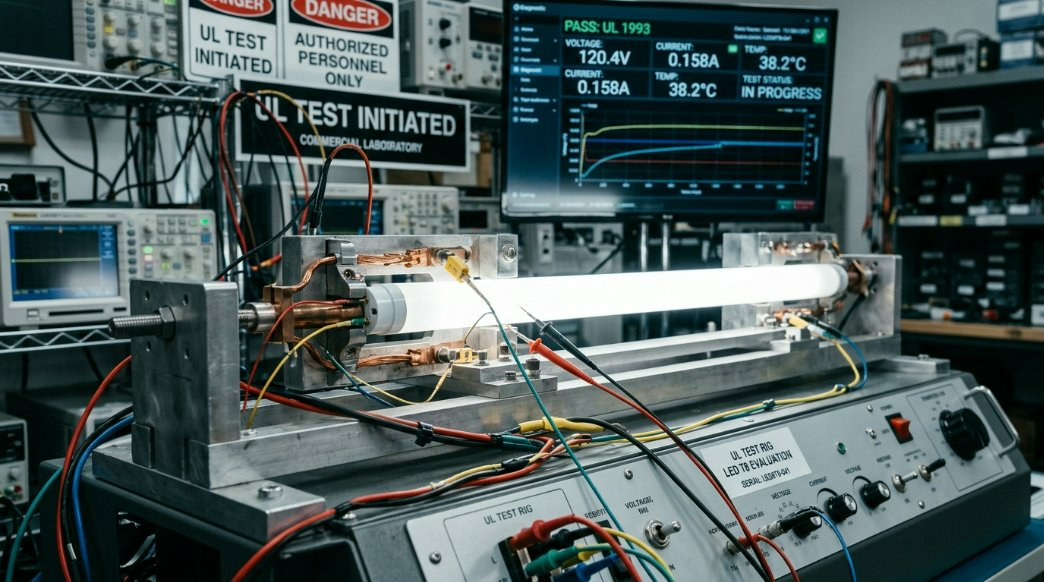

Het importeren en distribueren van commerciële verlichtingsproducten in Noord-Amerika vereist strikte naleving van veiligheids- en efficiëntiekaders. Het selecteren van conforme subassemblages is van cruciaal belang bij het aanvragen van UL 1598 (armaturen) en UL 1993 (zelfballastlampen) certificeringen. JE'sJE's op maat gemaakte LED T8-buisbehuizingssystemengebruik slagvaste, brandwerende polycarbonaat (PC) grondstoffen die gemakkelijk voldoen aan de UL 94 V-0 ontvlambaarheidsclassificaties.
Naast thermische prestaties zijn elektromagnetische compatibiliteit (EMC) en milieuveiligheid van cruciaal belang voor grootschalige gemeentelijke en zakelijke contracten. Onze behuizingen zijn gebouwd om hoogfrequente drivers effectief af te schermen, waardoor naleving van de FCC Part 15 Klasse B-limieten wordt vergemakkelijkt. Bovendien zijn alle materialen die in de productieprocessen van JE worden gebruikt volledig CE-gecertificeerd en RoHS-conform, waardoor wordt gegarandeerd dat ze geen beperkte gevaarlijke stoffen bevatten en internationale goedkeuringen voor de toeleveringsketen worden vereenvoudigd.
Ons productassortiment biedt verschillende configuratieopties die zijn ontworpen om aan uiteenlopende architectonische eisen te voldoen. Hieronder vindt u een structurele matrix die de technische kenmerken van onze standaard en krachtige waterdichte varianten laat zien:
| Specificatieparameter | Standaard niet-waterdichte behuizing | Waterdichte, robuuste behuizing |
|---|---|---|
| PCB-kanaalbreedte | 10,0 mm (+0,1 / -0,0 mm) | 10,0 mm (+0,1 / -0,0 mm) |
| Extrusiemateriaal | AL6063-T5 Geanodiseerd aluminium | AL6063-T5 + Gecoëxtrudeerde PC |
| Diffusormaterialen | Bayer/Teijin Polycarbonaat (PC) | UV-gestabiliseerde, krachtige pc |
| Lichttransmissiesnelheden | Helder (92%), mat (86%) | Helder (90%), mat (84%) |
| IP-classificatie standaard | IP20 (droge locaties binnenshuis) | IP65 tot IP67 (stof en straalwater) |
| Typische toepassingen | Kantoor, detailhandel, klaslokalen | Plant Farms, koude opslag, garages |
Het handhaven van hoge IP67-geclassificeerde afdichtingen op lineaire profielen vereist een zorgvuldige voorbereiding en exacte uitvoering. Volg deze door experts ondersteunde installatieprocedure in vier stappen voor maximale betrouwbaarheid in het veld.
Reinig het aluminium behuizingssubstraat grondig met isopropylalcohol om stof en olie te verwijderen. Breng een dunne, gelijkmatige laag niet-geleidende thermische pasta aan of laat een plakband met hoge warmteoverdracht door het middenkanaal lopen. Schuif de 10 mm printplaat voorzichtig in de extrusierail en zorg ervoor dat deze plat ligt, zonder luchtzakken eronder.
Lijn de diffuse PC-afdekking uit binnen de structurele vergrendelingssleuven. Schuif of druk de afdekking stevig in de rails totdat deze op zijn plaats klikt. Zorg ervoor dat de montage consistent is over de gehele lengte van de buis om ongelijke structurele druk op de interne componenten te voorkomen.
Injecteer hoogwaardige, neutraal uithardende siliconenkit in de uitsparingskamers van de waterdichte eindkappen. Voer de aansluitdraden door de interne rubberen doorvoerkanalen en druk de eindkap vlak tegen het snijvlak van het aluminium behuizingsprofiel. Zet de assemblages vast met roestvrijstalen bevestigingsmateriaal.
Voer een elektrische weerstands- en diëlektrische weerstandstest uit (gewoonlijk een Hi-Pot-test genoemd) om te verifiëren dat er geen hoogspanningspaden kortsluiting veroorzaken op de aluminium extrusie. Inspecteer visueel de siliconenkralen rond de omtrek van de eindkap om een volledige hermetische afdichting te garanderen.
Het ontwerpen van robuuste, op maat gemaakte installaties vereist een grondig begrip van mechanische warmtegrenzen en vermogensdynamiek. Voorkom systeemfouten door gebruik te maken van de onderstaande gespecialiseerde wiskundige raamwerken.
Om een veilige, stabiele installatie te garanderen, moeten ingenieurs de cumulatieve stroombehoeften berekenen en een veiligheidsruimte laten voor de voedingen (doorgaans 20% voor Klasse 2-drivers onder continue belasting).
1. Bereken de totale lineaire beelden: L_totaal = (aantal buizen) x (lengte per eenheid in voet) 2. Bepaal het maximale stroomverbruik (P_max): P_max = L_totaal x P_ft Waarbij P_ft = stroomverbruik per voet (bijvoorbeeld 4,5 watt/ft voor zeer efficiënte 10 mm PCB's) 3. Bereken de vereiste minimale chauffeurscapaciteit (P_driver): P_driver = P_max x 1,20 (inclusief de standaard veiligheidsmarge van 20%) Voorbeeld: Gegeven 100 eenheden van 1,20 meter T8-buizen met een vermogen van 4,5 W per voet: L_totaal = 100 x 4 = 400 voet P_max = 400 x 4,5 = 1.800 Watt P_driver = 1.800 x 1,20 = 2.160 Watt cumulatief vermogen vereist.
Ja. Omdat onze behuizingen fysieke behuizingen zijn die zijn ontworpen om standaard 10 mm LED-strips te ondersteunen, hangt de compatibiliteit volledig af van de LED-driver en controller die u kiest. Door de interne ruimte te vullen met Matter-compatibele of Zigbee-compatibele 10 mm slimme LED-strips, kunt u uw T8 lineaire verlichtingssysteem integreren met elk modern smart home-platform.
De snijtoleranties en afstandsparameters worden bepaald door het door u geselecteerde PCB-ontwerp. Structureel worden de premium aluminium extrusies van JE gesneden tot een ultra-precieze fysieke tolerantie van +/- 0,5 mm. Wij adviseren technische teams om aan elk uiteinde van de buis minimaal 1,5 mm ruimte vrij te laten, zodat er veilige kopersporen en aansluitklemmen kunnen worden aangebracht.
Om de hoge IP67/IP68-water- en stofbestendigheid gedurende een lange levensduur te behouden, moet u hoogwaardige, neutraal uithardende siliconenkit gebruiken die de kopersporen niet aantast. Controleer altijd of externe stroomkabels veilig door rubberen trekontlastende pakkingen van industriële kwaliteit zijn geleid, en voer drukverschiltests uit op monsterbatches om de integriteit van de afdichting te verifiëren.
Of u nu armaturen ontwerpt voor gevoelige plantenkwekerijen, koude industriële omgevingen of moderne architectonische projecten, samenwerken met een ervaren fabrikant maakt het verschil. Ontdek onze toegewijdeLED T8 buisbehuizing met 10 mm PCB technisch portaalom gedetailleerde architectonische blauwdrukken, aangepaste anodisatieselecties en bulkleveringsstructuren te bekijken.
Als professionele fabrikant van het hoogste niveau leveren wij oplossingen tegen fabrieksprijzen voor dynamische schaalvergroting, engineeringprojecten en aangepaste systemen wereldwijd.
