LED T8-buisbehuizing met 10 mm PCB: veelgestelde vragen voor Amerikaanse kopers, fitchecks en inkoopgids voor 2026

Belangrijkste aandachtspunten voor kopers van verlichting in de VS

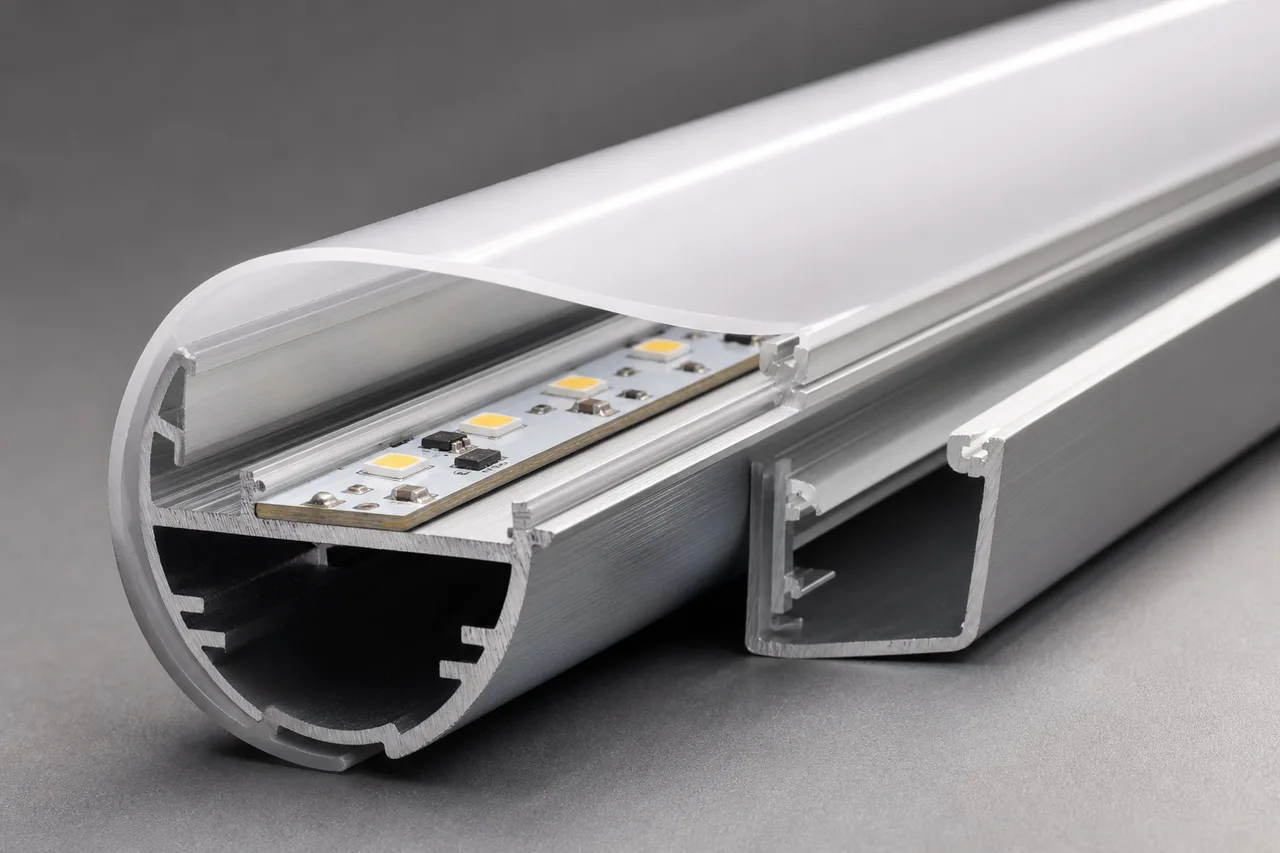

De zinJE semi-aluminium/semi-kunststof buisbehuizingsconstructiebeschrijft de praktische architectuur achter deze productcategorie: een basis van 6063 aluminium draagt ​​het LED-bord en helpt de warmte te beheersen, terwijl een diffusor van polycarbonaat de zichtbare optische afdekking vormt. Die verdeling is belangrijk. Aluminium geeft de PCB een stabiel montageoppervlak en een voorspelbare mechanische ruggengraat; de diffuser regelt het uiterlijk, de lichttransmissie en de toegang tot het bord. Het is niet zomaar een decoratieve schaal.

Voor Amerikaanse kopers is de eerste vraag niet de prijs. Het is compatibiliteit. Een printplaat van 10 mm is smaller dan veel generieke LED-buisplaten, en de driver moet in de behuizing passen zonder tegen de diffuser te drukken of de eindkappen te hinderen. De JE-28 wordt vermeld met een maximale driverhoogte van 12 mm, dus uw driverbehuizing, bedrading, isolatie en trekontlastingsdetails moeten samen worden gecontroleerd in plaats van afzonderlijk.

De standaard JE-28 is IP20. Dat maakt hem geschikt voor het drogen van armaturen voor binnenshuis en retrofit-stijl buisconstructies, en niet automatisch voor wasruimtes of zichtbare armaturen. JE biedt ook waterdichte buisbehuizingsstijlen voor toepassingen zoals fabrieksverlichting, koelkastverlichting en parkeerplaatsen buiten, maar deze moeten worden vermeld als de juiste waterdichte configuratie. Begin met deJE LED T8 buisbehuizing met 10mm printplaatspecificatie en vraag naar de exacte tekening voordat u een productieorder goedkeurt.

Specificaties JE-28 LED T8-behuizing: afmetingen, materialen en configuratieopties

De JE-28 is een 26 mm T8-behuizing gebouwd voor een printplaatformaat van 10 x 1,2 mm. Die dimensie is het uitgangspunt voor mechanische kwalificatie. Een plaat die nominaal 10 mm breed is, kan nog steeds problemen veroorzaken als de componenthoogte, soldeerverbindingen, plaatsing van de connector of montagemethode verschillen van het exemplaar dat werd gebruikt tijdens de ontwikkeling van de woning.

De behuizing maakt gebruik van een 6063 aluminium basis met diffusoropties van polycarbonaat en plastic eindkappen. JE vermeldt een interne driveropstelling en een maximale driverhoogte van 12 mm. Beschikbare lengtes lopen van 600 mm tot 2400 mm, met aangepaste lengtes beschikbaar. Lengte, diffuserafwerking, eindkapstijl en driverpositie moeten als één enkele montagebeslissing worden behandeld, omdat elk van invloed is op de installatie, lichtverdeling en verpakking.

Hoe u een T8-behuizing kwalificeert voordat u bestelt: controles van PCB's, drivers, diffuser en eindkappen

Een behuizing kan er op een cataloguspagina correct uitzien, maar tijdens de montage toch defect raken. De gebruikelijke oorzaken zijn niet dramatisch: een driver is een paar millimeter te hoog, de print buigt onder de diffusor, de eindkap houdt de buis niet goed vast, of een connector laat geen ruimte over voor de interne draadbocht. Kwalificeer de volledige montage, niet alleen de aluminium extrusie.

1. Bevestig de PCB-omtrek.Stuur JE de daadwerkelijke plaattekening, inclusief de 10 mm breedte, 1,2 mm dikte, montagegaten, koperen houders, connectoren en de hoogste componenten. Vertrouw niet alleen op de nominale plaatgrootte.
2. Controleer de chauffeursenvelop.Vergelijk de maximale hoogte en breedte van de bestuurder met de behuizingslimiet van 12 mm. Neem terminals, krimpkousen, isolatiehulzen en draaduitgangen mee in de goedkeuringsbeoordeling.
3. Inspecteer de pasvorm van de diffuser.Test de geselecteerde polycarbonaatafdekking op vastgrijpen, buigen, zichtbare hotspots en verwijderingskracht. Een diffuser die te strak zit, kan de extrusie belasten; een die te los zit, kan tijdens het transport rammelen.
4. Controleer de eindkappen en bedrading.Bevestig het dopmateriaal, de retentiemethode, de draaddoorgang, de toegang tot de connector en of de afgewerkte buis moet voldoen aan een specifieke installatiestandaard of een specifieke klantbevestigingsinterface.
5. Keur een voltooid monster goed.Voed de gemonteerde buis van stroom, inspecteer het warmtegedrag en de lichtuitstraling en test vervolgens de plaatsing in de doelbevestiging of clips. Registreer de goedgekeurde componentversies voordat u de productieorder plaatst.

Vraag naar de extrusietekening en een fysiek monster als het project krappe ophangafstanden heeft. Een monster legt ook verpakkings- en hanteringsproblemen bloot die tekeningen niet laten zien. Lange buizen kunnen arriveren met sporen van de diffusor, schade aan de eindkap of een lichte buiging als het ontwerp van de doos niet is afgestemd op de verzendlengte. Deze zijn goedkoop te repareren vóór massaproductie en duur om te repareren na een Amerikaanse distributiezending.

FAQ: Is de JE-28 LED T8 buisbehuizing waterdicht of geschikt voor buiten- en diepvriesverlichting?

De standaard JE-28-specificatie geleverd door JE is IP20, dus deze moet worden behandeld als een behuizing voor droge locaties. Dat onderscheid is van cruciaal belang voor kopers die fabrieksverlichting, koelkastverlichting, parkeerplaatsen buiten of elke installatie specificeren die wordt blootgesteld aan condensatie, opspattend water, stof of temperatuurwisselingen. JE geeft aan dat het waterdichte T8-behuizingsstijlen aanbiedt voor speciale toepassingen, maar de waterdichte versie moet afzonderlijk worden geïdentificeerd en vermeld.

Passen een 10 mm PCB en interne driver in deze T8-buisbehuizing?

Ja, de JE-28 is gespecificeerd voor een printplaat van 10 x 1,2 mm en een interne driveropstelling, met een maximale driverhoogte van 12 mm. Dat betekent niet dat elk 10 mm-bord en elke interne driver past. De hoogste LED, condensator, connector en gesoldeerde draad van uw bord moeten binnen de beschikbare interne speling blijven. Stuur JE het PCB-bestand en het drivergegevensblad voor een beoordeling van de pasvorm en verifieer vervolgens het resultaat met een gevuld monster.

Hoe werken monsters, MOQ, aangepaste lengtes, gereedschappen en verzending naar een Amerikaanse expediteur?

JE stelt dat het monsters, offertes, aangepaste lengtes, OEM/ODM-extrusie en verzending naar het expediteurmagazijn van een klant kan leveren. De commerciële details zijn afhankelijk van het geselecteerde profiel, diffuser, eindkappen, gereedschapsstatus, hoeveelheid, verpakking en bestemmingsregeling. Vraag naar de doorlooptijd van het monster, de productie-MOQ, de gereedschapskosten als een privématrijs nodig is, de snijlengtetolerantie, de afmetingen van de doos en de documenten die bij de zending worden geleverd. Als uw team een ​​Amerikaanse expediteur gebruikt, geef dan het magazijnadres en de vereisten voor vrachtmarkering op voordat de offerte wordt afgerond.

JE Dongguan-productie, OEM/ODM-extrusie en documentatie over afgewerkte armaturen

JE, formeel Dongguan Jinen Lighting Technology Co., Ltd., produceert geëxtrudeerde LED-verlichtingscomponenten in Dongguan, China. Het assortiment omvat LED-aluminiumprofielen, LED-kunststofprofielen, PC-buizen en diffusers, T5-, T6-, T8-, T10- en T12-buisbehuizingen, plus tri-proof lichtbehuizingen. Die productbreedte komt van pas als een project na het eerste prototype van omvang of constructie verandert. Een koper kan een semi-aluminium behuizing, een volledig aluminium basis of een andere buisdiameter vergelijken via dezelfde leverancier, in plaats van het hele inkoopproces opnieuw te moeten starten.

JE ondersteunt openbare matrijzen, particuliere matrijzen, OEM/ODM-extrusie en projectwerk op maat. Inkoop via openbare mallen kan zinvol zijn voor een standaard JE-28-geometrie wanneer het profiel al voldoet aan uw PCB- en diffusorvereisten. Een privé-mal wordt beter verdedigbaar als u een niet-standaard connectorzak, een andere montagefunctie, een eigen eindkap of een herziene dwarsdoorsnede nodig heeft. De juiste keuze hangt af van het verwachte volume en hoeveel controle u nodig heeft over het toekomstige aanbod.

Voor Amerikaanse importeurs en verlichtingsfabrieken zou documentatie meer moeten omvatten dan een productfoto. Vraag de profieltekening, materiaalbeschrijving, diffusoroptie, lengtetolerantie, eindkapspecificatie, verpakkingsgegevens en de elektrische informatie op van het voltooide armatuur. De behuizing zelf is niet hetzelfde als een gecertificeerd afgewerkte LED-buis. Als uw klant, AHJ, distributeur of projectspecificatie specifieke lijsten of nalevingsdocumenten vereist, identificeer die vereiste dan voordat het ontwerp wordt bevroren.

JE stelt ook dat het groothandels, aannemers, verlichtingsfabrieken en klanten met maatwerkprojecten bedient. Dat maakt de leverancier geschikt voor zowel de inkoop van componenten als de ontwikkeling van private label buizen, mits de commerciële scope helder is beschreven. Zet de goedgekeurde tekening, voorbeeldfoto's, revisienummer en materiaalkeuzes op de aankoopdocumentatie. Het voorkomt een bekend probleem bij extrusiesourcing: een vervangende batch die qua afmetingen dicht bij elkaar ligt, maar eigenlijk niet uitwisselbaar is.
