G5-eindkapbedrading

Verduidelijk eerst: wat bedoel je precies met 'draad'?

In het productieproces van T5- en G5 LED-buizen verwijst 'enkeldraads/meerdraads/draadloos' gewoonlijk naar het aantal draden dat vanaf de eindkap loopt, en niet naar de voedingsmethode van de buis zelf (enkele draads/dubbele draads voeding). Deze twee concepten worden gemakkelijk verward.

• Enkeldraads:De eindkap leidt slechts één draad naar buiten, meestal de fasedraad (L) of de neutrale draad (N).
• Meerdraads (dubbeldraads):De eindkap leidt naar twee draden, meestal één stroomvoerende draad en één neutrale draad.
• Draadloze:De eindkap zelf voert geen draden uit; er zijn slechts twee G5-pinnen.

Als dit eenmaal is opgehelderd, is de daaropvolgende combinatorische logica gemakkelijk te begrijpen.

Combinatie 1: Eén uiteinde enkeldraads + Eén uiteinde draadloos → Aangedreven buis met één uiteinde

Dit is de meest gebruikelijke configuratie voor T5 geïntegreerde LED-buizen op de markt.

Verbindingsmethode:Er wordt alleen stroom geleverd vanaf het uiteinde met één draad. Deze enkele draad is verbonden met de actieve of neutrale draad, terwijl de andere draad (live of neutraal) rechtstreeks is verbonden met een pin aan het andere uiteinde via het interne circuit van de lampbuis. Aan de draadloze kant is één pin verantwoordelijk voor de mechanische fixatie en geleidbaarheid, terwijl de andere pin mogelijk niet is aangesloten of intern is kortgesloten.

Er is echter een cruciaal fabricagedetail: de pinafstand van de T5 G5-lamphouder bedraagt ​​slechts 5 mm. Wanneer één uiteinde wordt gevoed, bevinden de twee pinnen zich heel dicht bij elkaar, en onjuiste interne bedrading kan gemakkelijk kortsluiting veroorzaken. Daarom is de lay-out van de isolatie en de bedrading in de enkeldraads eindkap een belangrijke indicator van het vakmanschap van de leverancier van de eindkappen.

Toepassingsscenario's:Kantoorverlichting, supermarktplankverlichting, kastverlichting, vitrineverlichting. Dit soort lampen maakt doorgaans gebruik van een geïntegreerde beugel, waardoor slechts één voedingsingang nodig is, wat de installatie vereenvoudigt en eindgebruikers geen elektrische kennis nodig hebben.

Combinatie twee: één draad vanaf elk uiteinde → Aangedreven lampenbuis met twee uiteinden

Deze methode is gebruikelijk bij technische renovatieprojecten.

Verbindingsmethode:Leid aan beide uiteinden van de lampbuis een draad uit de lampvoeten. Sluit het ene uiteinde aan op de fasedraad (L) en het andere uiteinde op de neutrale draad (N). Er stroomt stroom van het ene uiteinde naar binnen en van het andere uiteinde naar buiten. De twee G5-pinnen in de lampvoet zijn kortgesloten en vormen een enkele elektrode.

Waarom heeft dual-ended voeding de voorkeur in de techniek?Bij het achteraf inbouwen van oude fluorescentielamphouders worden de originele G5-houders meestal parallel geschakeld, waardoor de twee pinnen intern kortgesloten zijn. Lampen met twee uiteinden kunnen direct worden aangepast aan dit type houder, zonder dat ze vervangen hoeven te worden door een niet-parallelle houder. Als een lamp met één uiteinde in een parallelle houder wordt geïnstalleerd, zal deze onmiddellijk bij het inschakelen kortsluiten. Dit is gebeurd in de technische gemeenschap van Hong Kong; sommigen verbrandden zelfs de plastic behuizing van de oude houder.

Voorzorgsmaatregelen voor productie:Beide uiteinden van de lampvoet met twee uiteinden moeten voorzien zijn van kabels, maar de draadkleuren moeten duidelijk te onderscheiden zijn (bijvoorbeeld het ene uiteinde gemarkeerd met L en het andere met N) om omgekeerde bedrading tijdens de installatie te voorkomen. Bovendien moet de interne bedrading van de fluorescentielamp met twee uiteinden ervoor zorgen dat er geen elektrische verbinding bestaat tussen de twee uiteinden; anders zal de lamp kortsluiten.

Toepassingsscenario's:Fabriekswerkplaatsen, parkeerplaatsen, magazijnen en logistieke centra. Deze locaties vereisen vaak het achteraf inbouwen van oude fluorescentielamphouders, en dual-ended voedingsoplossingen bieden een betere compatibiliteit.

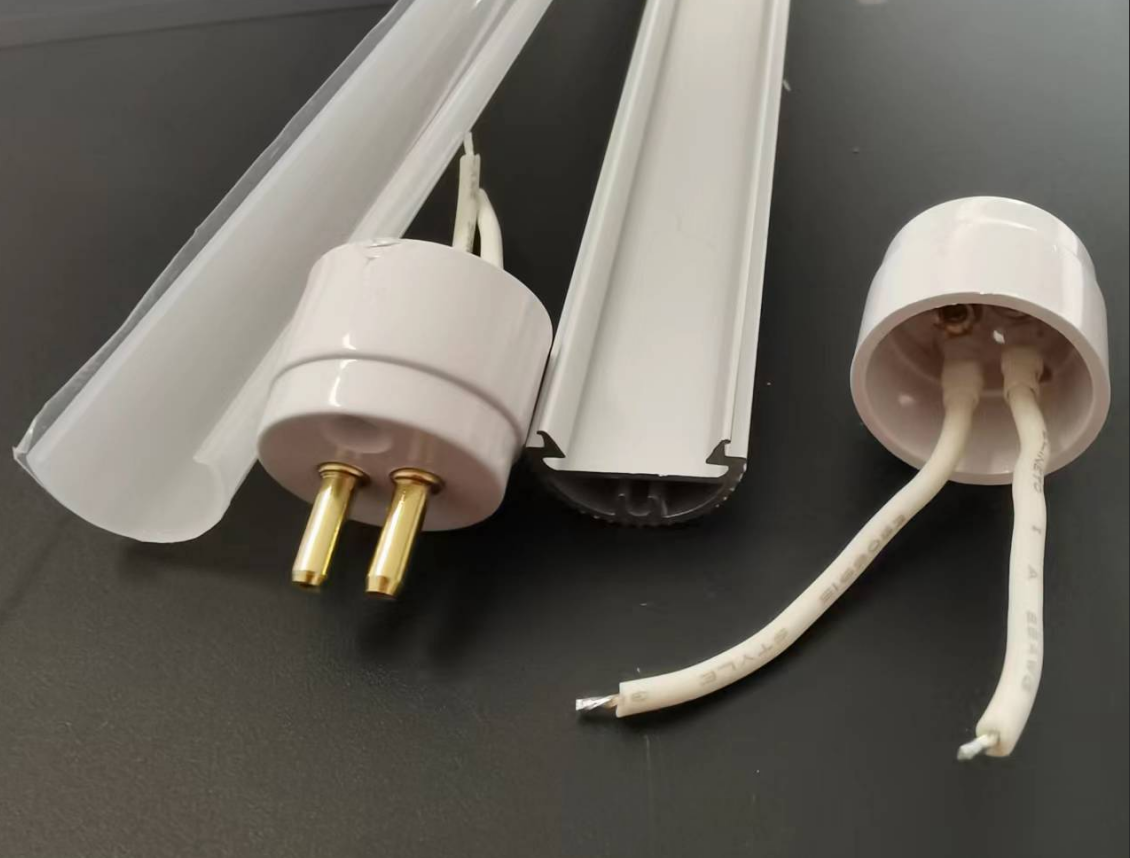

Combinatie 3: Eén uiteinde met een stroomvoerende draad (dubbeldraads) + Eén uiteinde met een draadloze eindkap → Verbeterde single-ended voeding

Deze combinatie is een verbeterde versie van een single-ended voeding, geschikt voor scenario's met hogere veiligheids- en betrouwbaarheidseisen.

Verbindingsmethode:De eindkap van de voeding leidt naar de stroomvoerende en neutrale draden en is rechtstreeks verbonden met de voeding van de driver of wisselstroom. Het draadloze uiteinde wordt alleen gebruikt voor mechanische ondersteuning en circuitverbinding, en verwerkt geen stroominvoer.

Verschil met Single-Wire Single-Ended-oplossing:In de enkeldraads oplossing met enkel uiteinde vereist de interne bedrading van de lampbuis een ontwerp waarbij "één draad binnenkomt en een andere draad intern verbinding maakt met het andere uiteinde", waardoor de interne bedrading relatief complex wordt. Bij de dual-wire single-ended-oplossing daarentegen worden zowel de stroomvoerende als de neutrale draden via dezelfde eindkap ingevoerd, waardoor een directer intern circuitontwerp wordt bereikt, potentiële storingspunten worden verminderd en de veiligheid wordt verbeterd.

Productievoordelen:Voor fabrikanten van geïntegreerde T5-lampbuizen biedt deze methode een hogere montage-efficiëntie dan het gebruik van eindkappen met één uiteinde. Omdat alle netsnoeren aan één uiteinde zijn geconcentreerd, is er geen noodzaak voor kruisbedrading in de lampbuis, waardoor het risico op interne kortsluiting wordt verminderd.

Toepassingen:Medische verlichting, educatieve verlichting, hoogwaardige commerciële displays.
