Hoe LED-behuizingen te ontwerpen voor railomgevingen met hoge trillingen

Rollend materieel is een vijandige omgeving voor elektronica. Telkens wanneer een trein een spoorwissel raakt, stroomt hoogfrequente kinetische energie van de draaistellen omhoog door het chassis en rechtstreeks naar de plafondpanelen. Wanneer vervoersautoriteiten klagen over flikkerende cabineverlichting of dode armaturen boven het hoofd, ligt het probleem zelden bij de LED-chip zelf. De storing is vrijwel altijd terug te voeren op de mechanische behuizing.

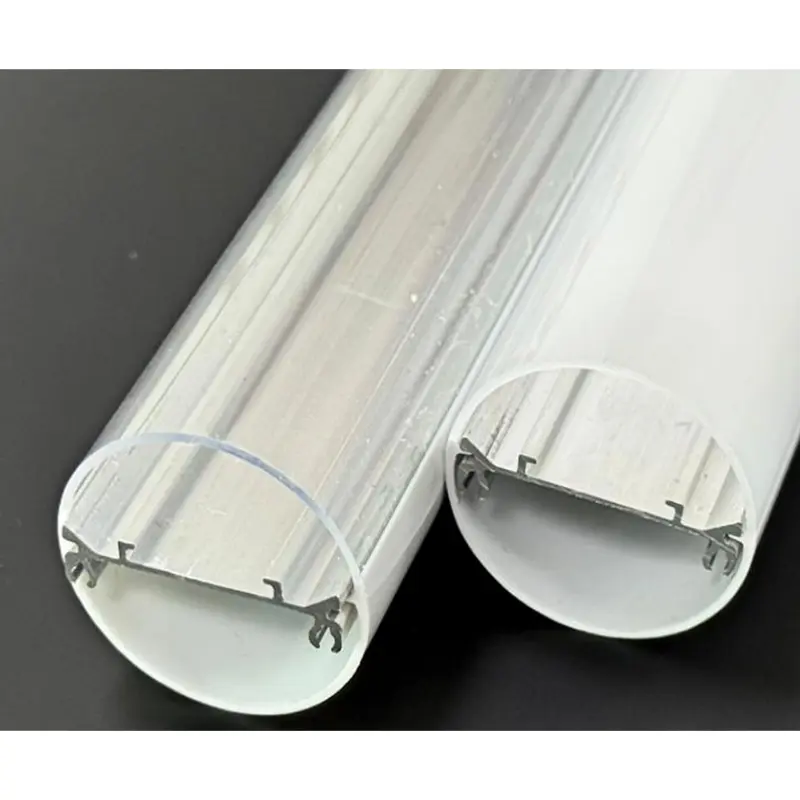

EenLED-railvoertuigverlichtingsbehuizingis niet alleen een decoratieve hoes. Het is een structurele schokdemper, een thermisch beheersysteem en een primaire levensveiligheidsbarrière. Als het extrusieontwerp geen rekening houdt met harmonische resonantie, thermische uitzetting of doorvoerbrandcodes, zal het verlichtingssysteem lang vóór de nominale levensduur falen. Ontwerpen voor deze omgeving vereist het loslaten van standaard commerciële verlichtingsaannames en engineering specifiek voor constante, gewelddadige beweging.

Diagnose van mechanische en thermische storingen in de verlichting van rollend materieel

Om een ​​betere behuizing te ontwerpen, moet je eerst precies begrijpen hoe de huidige ontwerpen het in de praktijk doen. Spoorwegomgevingen onderwerpen verlichtingsarmaturen aan een samengestelde mix van fysieke schokken, extreme temperatuurschommelingen en besloten luchtruim. Wanneer een behuizing slecht is ontworpen, manifesteren de symptomen zich meestal in drie verschillende faalwijzen.

Microscheuren in soldeerverbindingen
De meest voorkomende oorzaak van flikkerende treinlichten is mechanische vermoeidheid. Wanneer een aluminium LED-extrusie stevig op een trillend plafondpaneel wordt gemonteerd zonder de juiste demping, brengt de behuizing die kinetische energie rechtstreeks over naar de interne PCB. Het constante buigen veroorzaakt microscheurtjes in de soldeerverbindingen die de diodes met het bord verbinden. Kopers geven vaak de PCB-fabrikant de schuld, maar de hoofdoorzaak is een behuizing die geen interne schokisolatie heeft voor de LED-lade.

Polycarbonaat haarscheurtjes en uitwerping van diffuser
Treinen ondergaan ernstige thermische cycli. Een personenauto die 's nachts op een spoorwegemplacement geparkeerd staat, kan onder het vriespunt komen en vervolgens snel opwarmen wanneer de HVAC- en verlichtingssystemen worden ingeschakeld. Aluminium en kunststof zetten met verschillende snelheden uit. Als de mechanische toleranties tussen de aluminium basis en de kunststof diffusor te klein zijn, zorgt de thermische uitzetting voor enorme spanningen. Dit veroorzaakt "haarscheuren" - een netwerk van microscopisch kleine scheurtjes in het polycarbonaat - of erger nog, zorgt ervoor dat de diffusor knikt en uit zijn baan springt tijdens een plotselinge remgebeurtenis.

IP65 Compressieset voor afdichting
Metroauto's vereisen agressieve reinigingsregimes, vaak met hogedrukreiniging. Om dit te overleven heeft een trillingsbestendige LED-transitlichtbehuizing een betrouwbare IP65-classificatie nodig. Constante trillingen zorgen er echter voor dat inferieure pakkingmaterialen na verloop van tijd platter worden, een fenomeen dat bekend staat als compressieset. Zodra de afdichting zijn geheugen verliest, passeren vocht en reinigingschemicaliën de behuizing, waardoor de elektrische componenten worden kortgesloten.

Materiaalkeuzecriteria voor conformiteit met EN45545 en trillingsdemping

Het specificeren van materialen voor railverlichting vereist een evenwicht tussen structurele stijfheid en strikte veiligheidsmandaten voor passagiers. Je kunt niet zomaar kant-en-klare commerciële extrusies gebruiken. Elk onderdeel moet voldoen aan strenge spoorwegnormen, met name EN45545, die het brandgedrag en de materialen in spoorvoertuigen regelt.

Het basisprofiel: 6063-T5 aluminium
Voor de belangrijkste structurele extrusie is 6063-T5 aluminium de industriestandaard. Het T5-temper biedt de exacte mechanische eigenschappen die nodig zijn voor een aluminium LED-extrusie voor rollend materieel: het is stijf genoeg om de lengte van het plafond van een treinwagon te overspannen zonder door te buigen, maar toch ductiel genoeg om laagfrequente trillingen te verdragen zonder te breken. Cruciaal is dat 6063 aluminium een ​​uitstekende thermische geleidbaarheid biedt en fungeert als een zeer efficiënt koellichaam voor LED-strips met hoog rendement.

De diffuser: vlamvertragend polycarbonaat (PC)
Als het om de optische afdekking gaat, is standaard PMMA (acryl) te bros voor railtoepassingen. Een zware impact zal het verbrijzelen, waardoor gevaarlijke scherven ontstaan. Standaard ABS is goedkoop, maar voldoet niet aan de rook- en toxiciteitseisen van de brandveiligheidsvoorschriften voor transport.

U dient vlamvertragend PC (polycarbonaat) op te geven. De pc is bestand tegen directe schokken zonder te breken, waardoor hij ideaal is voor openbaar vervoer met veel verkeer. Wat nog belangrijker is, is dat aangepaste PC-formuleringen kunnen voldoen aan de EN45545 Hazard Level 3 (HL3)-vereisten. Dit betekent dat in het geval van een cabinebrand de behuizing de vlam niet zal verspreiden en dat de uitgestoten rook onder de strikte toxiciteitsdrempels zal blijven die nodig zijn om ervoor te zorgen dat passagiers veilig kunnen evacueren.

Pakkingen en eindkappen
Vermijd standaard PVC of goedkoop rubber voor eindkapafdichtingen. EPDM of hoogwaardige siliconen zijn verplicht. Deze materialen zijn bestand tegen extreme temperaturen en UV-degradatie, terwijl ze hun compressieve rebound behouden, waardoor de IP65 LED-armatuurbehuizing voor railvoertuigen waterdicht blijft na jaren van dagelijkse trillingen.

Validatie van warmteafvoer met AI-gestuurde thermische simulatie

Warmte is de vijand van de levensduur van LED's. In een commercieel kantoor geeft een LED-armatuur warmte af aan de buitenlucht. In een hogesnelheidstrein wordt de verlichtingsbehuizing vaak verzonken in een geïsoleerd plafondpaneel, direct onder een massief, warmtegenererend HVAC-kanaal. De omgevingstemperatuur rondom het armatuur is al verhoogd, waardoor de delta-T (temperatuurverschil) die nodig is voor effectieve koeling drastisch wordt verminderd.

Voordat dure gereedschappen voor een nieuw extrusieprofiel worden gesneden, moet het thermisch beheer digitaal worden gevalideerd. Moderne technische workflows maken nu gebruik van AI-ondersteunde thermische simulatiesoftware om precies te modelleren hoe warmte door de behuizing in een besloten ruimte beweegt.

De simulatie modelleert het thermische pad van de LED-diode, via de koelpasta, naar de PCB en naar buiten via de 6063-T5 aluminium vinnen. AI-gestuurde oplossers kunnen snel honderden vingeometrieën itereren – door de dikte, afstand en hoek van het koellichaam aan te passen – om de exacte configuratie te vinden die het oppervlak maximaliseert zonder onnodig gewicht toe te voegen. Gewicht is een cruciale maatstaf bij het ontwerpen van spoorvoertuigen; zware behuizingen vergroten de totale massa van de trein, waardoor het energieverbruik stijgt. Door de warmtedissipatie digitaal te valideren, kunnen ingenieurs een LED-behuizing voor thermisch beheer ontwerpen die de temperatuur van de diodeverbinding onder de 80°C houdt en tegelijkertijd de massa van het aluminium profiel minimaliseert.

Ontwerp voor maakbaarheid (DFM) in op maat gemaakte aluminium- en polycarbonaatprofielen

Zelfs het meest geoptimaliseerde CAD-model is nutteloos als het niet op betrouwbare wijze op schaal kan worden vervaardigd. Het extruderen van aluminium en kunststoffen vereist nauwkeurige controle over de materiaalstroom, koelsnelheden en matrijswrijving. Dongguan Jinen Lighting Technology (JE) exploiteert 20 kunststof- en 5 aluminium-extrusielijnen en biedt DFM-ondersteuning om structurele gebreken vóór de gereedschapsfase op te sporen.

Bij het ontwerpen van eenop maat gemaakte LED-railvoertuiglichtbehuizingVolg deze specifieke DFM-acties:

1. Balanswanddiktes:Zorg ervoor dat de dwarsdoorsnede van uw aluminium profiel een uniforme wanddikte heeft. Dikke secties koelen langzamer af dan dunne secties. Als een zware montageflens naast een dunne koelvinvin zit, zal de ongelijkmatige koeling ervoor zorgen dat het profiel kromtrekt of draait wanneer het de extrusiematrijs verlaat. Houd de dikteovergangen geleidelijk.
2. Ontwerp royale snap-fit ​​toleranties voor pc:Polycarbonaat krimpt als het afkoelt. Wanneer u de in elkaar grijpende rails ontwerpt waar de PC-diffusor in de aluminium basis klikt, bereken dan de thermische uitzettingscoëfficiënten voor beide materialen. Laat een nauwkeurige uitzettingsvoeg vrij. Als de pasvorm te strak is, zal de pc naar buiten buigen als de trein opwarmt.
3. Kanalen voor diepe pakkingen van ingenieurs:Voor een IP65-classificatie is meer nodig dan alleen het samendrukken van een stukje siliconen. Ontwerp een speciaal U-vormig retentiekanaal in de aluminium extrusie. De kanaalwanden moeten diep genoeg zijn om de pakking mechanisch op zijn plaats te houden, zodat deze niet kan rollen of verschuiven onder zijdelingse trillingen.
4. Minimaliseer holle holtes in kunststof profielen:Holle profielen in kunststof extrusies vereisen complexe, dure matrijzen met interne doornen. Voer de PC-afdekking waar mogelijk uit als enkelwandig profiel met steunribben in plaats van een gesloten buisprofiel. Dit verlaagt de gereedschapskosten en versnelt de productie op de extrusielijn.

OEM-extrusiemogelijkheden afstemmen op de Amerikaanse transitinkoopnormen

Om een ​​railverlichtingsarmatuur op de Amerikaanse markt te brengen, moet je door een complex web van inkoopspecificaties navigeren, van gelokaliseerde FTA-richtlijnen tot strenge veiligheidscertificeringen. Amerikaanse transportautoriteiten beoordelen biedingen op basis van betrouwbaarheid en naleving op de lange termijn, waardoor de zware verantwoordelijkheid wordt verlegd naar de verlichtingsfabrikant en, bij uitbreiding, naar hun leveranciers van onderdelen.

Het inkopen van standaard commerciële extrusies zal leiden tot falen tijdens de schok-, trillings- en brandtestfasen. U heeft een OEM-partner nodig waarvan de productiebasis al aansluit bij de eisen op het gebied van transport. JE levert wereldwijd aan OEM-verlichtingsfabrikanten en biedt zowel openbare matrijzen voor standaardtoepassingen als particuliere matrijzen voor eigen ontwerpen met hoge specificaties.

Door samen te werken met een fabrikant die de vereiste toleranties voor 6063-T5 aluminium en EN45545-conform polycarbonaat begrijpt, elimineert u de fase van vallen en opstaan ​​van de productontwikkeling. Je krijgt behuizingen die netjes in elkaar klikken, goed afsluiten en het meedogenloze mechanische misbruik van de spoorwegomgeving overleven. Voor technische specificaties van op maat gemaakte profielen of om bestaande matrijzen die klaar zijn voor transport te beoordelen, evalueert u een bewezenOEM-fabrikant van metroverlichtingsbehuizingendie de precieze mechanische basis kan leveren die uw volgende transportproject nodig heeft.
