Wat is een dubbele PCB T12 LED-buisbehuizing?

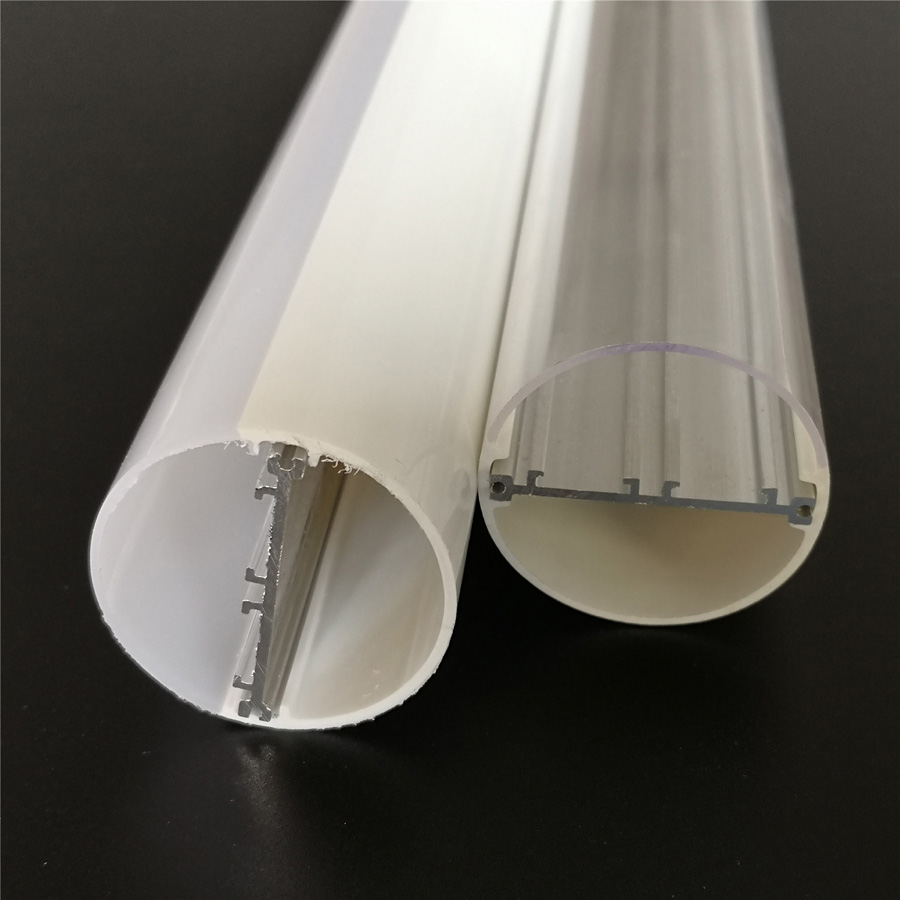

Een dubbele PCB T12 LED-buisbehuizing is een buitenste polycarbonaatbuis gecombineerd met een intern aluminium profiel dat twee LED-printplaten bevat. De JE-34-behuizing van JE maakt gebruik van een buis met een diameter van 38 mm, twee PCB-posities van 10 x 1,0 mm en ruimte voor een interne driver tot 16 mm hoog. Het kan worden geconfigureerd voor een IP20- of IP65-constructie, met lengtes van 600 mm tot 2400 mm, of kan op maat worden gemaakt.

Dat maakt het een behuizing voor OEM-buismontage, geen complete LED-lamp. Jouw team selecteert nog steeds de LED's, PCB-indeling, driver, bedrading, afdichtingsmethode voor de eindkap en de uiteindelijke elektrische configuratie. De behuizing geeft deze beslissingen een gedefinieerd mechanisch uitgangspunt.

Bekijk het volledigeLED T12 kunststof buis en dubbele printplaat aluminium behuizingspecificatie voordat u een monsteraanvraag indient.

Wat omvat de JE-34 T12-behuizing voor OEM-buismontage?

De JE-34 T12 LED-buisbehuizing omvat een buitenbuis van polycarbonaat, een intern 6063 aluminium profiel, twee PCB-montageposities, plastic eindkappen en ruimte voor een interne driver. De buitenbuis kan helder of mat zijn en de diffusordikte varieert van 0,6 mm tot 2,0 mm.

De standaarddiameter is 38 mm. Beschikbare buislengtes zijn 600 mm tot 2400 mm, met aangepaste lengtes beschikbaar voor gekwalificeerde projecten. Deze afmetingen mogen echter niet als een volledige mechanische tekening worden beschouwd. De plaatsing van de printplaten, de aansluiting van de eindkap, de kabelgeleiding en de speling van de driver moeten nog steeds worden gecontroleerd aan de hand van uw daadwerkelijke componenten.

Voor een OEM-koper is het belangrijkste punt dat JE het geëxtrudeerde kunststof en aluminium behuizingssysteem voor uw assemblagelijn levert. JE exploiteert kunststof- en aluminiumextrusielijnen, het maken van matrijzen, testen, monstergoedkeuring en kwaliteitscontrole op massaproductie voor LED-profielprojecten.

Hoe vergroten twee PCB-kanalen en een intern aluminium profiel de ontwerpruimte?

Met twee PCB-kanalen kunt u LED's over twee kaarten verdelen in plaats van elke LED, driveraansluiting en thermische interface op één smalle printplaat te forceren. Dat schept meer ruimte voor beslissingen over het lampvermogen en de indeling, maar garandeert geen specifiek wattage. De uiteindelijke limiet is afhankelijk van het LED-type, de bordconstructie, de stroomsterkte, de driverselectie, de thermische tests en de voltooide montage.

Dubbele PCB-posities van 10 x 1,0 mm, interne driverruimte en thermische ondersteuning

Elke PCB-positie is gespecificeerd op 10 × 1,0 mm. Bevestig dat de breedte en dikte van uw bord overeenkomen met deze posities voordat u het gereedschap of het monster goedkeurt. Een plaat die in het nominale kanaal past maar tijdens de montage verschuift, kan ongelijkmatig licht, bedradingsdruk of slecht contact met het aluminium profiel veroorzaken.

De interne driverruimte is maximaal 16 mm hoog. Meet de behuizing van de driver, de isolatie, connectoren en eventuele trekontlastingsonderdelen, niet alleen het driverlabel. Een speling die op een componenttekening acceptabel lijkt, kan verdwijnen zodra de draden in de buis worden gebogen.

Het aluminium profiel zorgt voor een metalen structuur onder de printplaten en kan helpen de warmte van de printplaten af ​​te voeren. Het is geen vervanging voor thermische validatie. Test de complete lamp met de gekozen LED's, printplaat, driver, eindkappen en installatierichting.

Waarom het inzetstuk van 6063 aluminium warmtebeheer en lichtverspreiding helpt scheiden

Het aluminium inzetstuk van 6063 en de polycarbonaatbuis vervullen verschillende taken. Het aluminium profiel ondersteunt de printplaten en biedt een geschikter pad voor warmteoverdracht dan alleen plastic. De polycarbonaatbuis vormt het zichtbare buitenlichaam en de diffuser, beschermt de interne onderdelen en geeft tegelijkertijd vorm aan het uiterlijk van de lamp.

Deze scheiding is handig in een T12 LED-buisbehuizing met een aluminium inzetstuk, omdat de optische afdekking kan worden geselecteerd op uiterlijk en transmissie zonder dat het plastic de gehele mechanische en thermische belasting moet dragen. De werkelijke thermische resultaten zijn nog steeds afhankelijk van het contact tussen de printplaat en het profiel, de montagedruk, de LED-afstand, de driveruitgang en de luchtstroom rond de voltooide buis.

Welke PCB-, driver-, lengte- en optische details moeten worden goedgekeurd voordat er monsters worden genomen?

Keur de mechanische tekening samen met de elektrische en optische onderdelenlijst goed. Een behuizingsmonster is alleen nuttig als het de constructie vertegenwoordigt die u wilt produceren.

Controleer de afstand tussen de printplaten, de driverhoogte tot 16 mm, de buislengte, de pasvorm van de eindkap en de speling voor de bedrading

• PCB-pasvorm:Controleer de twee plankposities van 10 x 1,0 mm, de afstand tot de rand van de plank en hoe de planken tijdens de montage worden vastgehouden.
• Driverpakket:Controleer de volledige driverhoogte ten opzichte van de beschikbare ruimte tot 16 mm, inclusief klemmen, hulzen en draden.
• Buislengte:Selecteer een lengte van 600 mm tot 2400 mm of geef de gewenste aangepaste lengte op. Houd rekening met de eindkappen en de bruikbare interne montagelengte.
• Eindkappen:Keur de afmetingen van de plastic eindkap, de bevestigingsmethode, de kabeluitgang en de pakking of afdichting goed als de lamp een IP65-constructie zal gebruiken.
• Bedrading:Controleer waar ingangsdraden binnenkomen, hoe ze in de buis draaien en of de driver- of PCB-verbindingen kunnen worden gemonteerd zonder dat de isolatie bekneld raakt.

Deze controles voorkomen een veel voorkomende bemonsteringsfout: het goedkeuren van de buisdiameter terwijl de eindkap en de driverinterface onopgelost blijven.

Kies helder of mat polycarbonaat op basis van transmissie-, verblindings- en uiterlijkvereisten

JE vermeldt een lichttransmissie van meer dan 95% voor heldere afdekkingen en boven 85% voor melkwitte afdekkingen. Helder polycarbonaat behoudt meer output, maar laat de interne LED-punten gemakkelijker zien en kan meer zichtbare schittering veroorzaken. Een melkachtige of matte hoes verzacht het uiterlijk en verbergt componenten beter, met enige vermindering van de transmissie.

Kies de afdekking nadat u de LED-pitch, de vereiste visuele uniformiteit, de kijkhoek en het uiterlijk van het doel hebt bekeken. De genoemde transmissiecijfers beschrijven de dekkingsmogelijkheid; ze voorspellen niet het geleverde licht van je complete lamp. Vraag naar het betreffende diffusermonster als de optische uitstraling een belangrijke vereiste is.

Wanneer is een IP20 constructie geschikt en wanneer is IP65 afdichting noodzakelijk?

IP20 is over het algemeen geschikt voor droge binneninstallaties waarbij de buis beschermd is tegen water en de behuizing geen afgedichte constructie nodig heeft. Het is een praktische keuze voor veel interieurinrichtingen, maar de uiteindelijke toepassing bepaalt nog steeds of de open of niet-afgedichte opstelling acceptabel is.

Gebruik de IP65-constructieoptie wanneer het voltooide armatuur te maken kan krijgen met stof- of waterstralen en het project dat beschermingsniveau vereist. De behuizing alleen bepaalt niet de uiteindelijke IP-waarde. Afdichtingen, eindkappen, kabelinvoeren, plaatsing van de driver, montagetoleranties en productie-inspectie hebben allemaal invloed op het resultaat. Bevestig de vereiste testmethode en laat de voltooide lamp beoordelen in plaats van aan te nemen dat een IP65-behuizing automatisch het hele armatuur IP65 maakt.

Levert JE een complete LED buis of een behuizing voor eigen montage?

JE levert het LED-buisbehuizingssysteem voor OEM- en ODM-assemblage, geen afgewerkte, elektrisch gecertificeerde buis, tenzij een afzonderlijke projectovereenkomst deze aanvullende diensten definieert. Je levert of keurt de LED-kaarten, driver, bedrading en uiteindelijke lampconfiguratie goed.

Deze regeling is geschikt voor verlichtingsfabrikanten die een T12 kunststof LED-buisbehuizing met een aluminium inzetstuk nodig hebben en controle over de elektronica willen. Het is misschien niet geschikt voor een koper die op zoek is naar een kant-en-klare, volledig gemonteerde vervangingslamp. Verduidelijk de leveringsomvang, testverantwoordelijkheid, etikettering en wettelijke vereisten voordat u een productieorder plaatst.

Voor aangepaste montagevereisten raadpleegt u deaangepaste T12 LED-buisbehuizingsdetailsmet het technische team van JE.

Hoe moeten Amerikaanse OEM-kopers overstappen van tekeningbeoordeling naar monsters en productie?

Stuur JE de buislengte, PCB-tekeningen, driverafmetingen, draaduitgangsplan, eindkapvereisten, optische voorkeur en vereiste IP-constructie. Neem de installatieomgeving en het doelassemblageproces op. Als de twee borden verschillende LED-indelingen gebruiken of verschillende optische zones bedienen, laat dat dan duidelijk zien in de tekening.

JE kan vervolgens de extrusie- en gereedschapsvereisten beoordelen, monsters voorbereiden en de mechanische interfaces bevestigen vóór massaproductie. Gebruik het monster om de pasvorm van de kaart, de ruimte voor de driver, de kabelgeleiding, het uiterlijk van de diffusor, de bevestiging van de eindkap en – waar van toepassing – het afdichtingsproces voor de IP65-versie te controleren.

Begin met deJE-34 T12 dubbele printplaatbehuizingpagina, neem dan contact op met JE met uw tekeningen en streefaantal. Hoe eerder deze projectinputs worden vastgelegd, hoe kleiner de kans dat een beslissing over goedkope huisvesting later een dure assemblageverandering wordt.
